拖鏈電纜的正確安裝方法

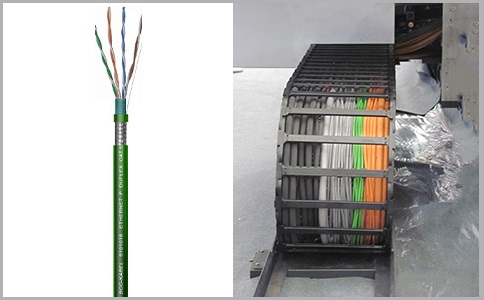

1、拖鏈電纜在使用的過程中會快速的來回移動，所以在安裝拖鏈電纜時不能使拖鏈相互接觸膠合在一起，否則會影響拖鏈電纜的使用壽命，所以在安裝拖鏈電纜的過程中要使齊“各行其道”整齊排列;
2、拖鏈電纜必須分開安裝，不同直徑的拖鏈電纜要一層層的或者一排排的進行安裝，在安裝過程中zui好使用分離器，但是在外徑〈10mm的拖鏈電纜時，zui好直接選擇橫截面較大的安裝導管，將耐彎曲的拖鏈電纜慢慢放入;
3、有些設備可能需要安裝幾層拖鏈電纜，由于拖鏈電纜彎曲處處是不能受力的，所以必須在拖鏈電纜彎曲處留有相應的間隙，在拖鏈中電纜間的空隙至少應為電纜直徑的10%;
4、拖鏈中的拖鏈電纜不能有扭轉的情況，所以在安裝前zui好先從電纜盤把拖鏈直放下來，不要放成圈狀，為將拖鏈電纜內部的絞合力除去，可采取自由懸掛數日的方法;
5、拖鏈電纜的所有固定點和拉動拖鏈電纜的設備上都要安裝消除拉力負荷的夾具，在外護套上必須大面積夾住，避免芯線受到擠壓，同時也要避免電纜移位，另外，重的電纜要對著拖鏈的外表鋪設，而較輕的電纜則要鋪在中間;
6、選擇拖鏈電纜型號規格時，必須嚴格遵守產品的zui小耐彎曲半徑，不能過度彎曲導致拖鏈電纜使用壽命的減少，所以在選擇拖鏈電纜時一定要注意zui小彎曲半徑這個參數。
拖鏈電纜的安裝注意事項
- 1、拖鏈電纜的敷設不能扭曲，即不可從電纜卷筒或電纜盤的某一端解開電纜，而應先旋轉卷筒或電纜盤將電纜展開，必要時可將電纜展開或懸掛起來，用于該場合的電纜只能直接從電纜卷上取得；
- 2、必須注意電纜的zui小彎曲半徑。(拖鏈電纜彎曲半徑的有關信息可在選型表中尋找）；
- 3、電纜必須松散的并排敷設在拖鏈中，盡可能分開排列，用隔片分開或穿入支架空擋的分離空洞中，在拖鏈中電纜間的空隙至少應為電纜直徑的10%；
- 4、拖鏈中的電纜不得相互接觸或捆在一起；
- 5、電纜的兩點都必須固定，或至少拖鏈的運動端必須固定。一般電纜的移動點離拖鏈端部的距離應為電纜直徑的20-30倍；
- 6、確保電纜在彎曲半徑內完全移動，即不可強迫移動。這樣電纜彼此間或與導向裝置這間可經相對移動。經過一段時間的操作后，zui好檢查一下電纜的位置。該檢查必須在推拉移動后進行；
- 7、如果拖鏈折斷，則其電纜也需要更換，因為過度拉伸造成的損壞無法避免。
