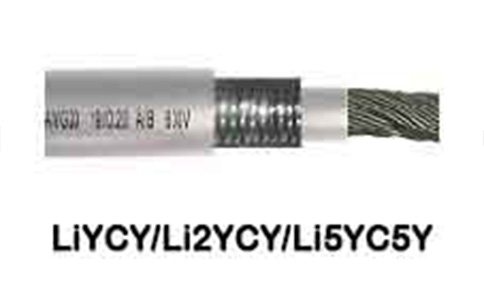

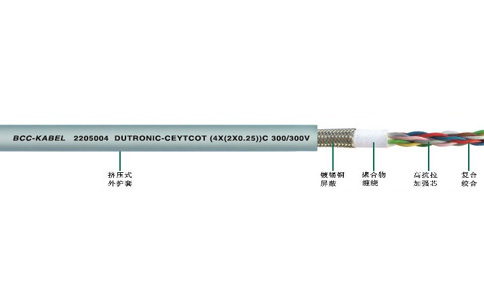

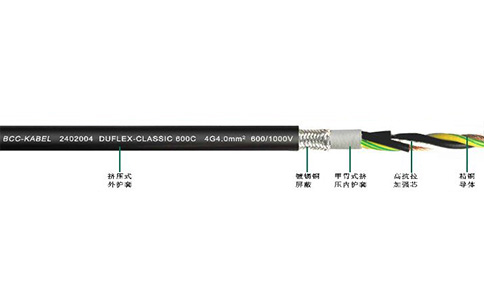

一、屏蔽電纜的一端接地，另一端懸空
當信號線傳輸距離比較遠的時候，由于兩端的接地電阻不同或PEN線有電流，可能會導致兩個接地點電位不同，此時如果兩端接地，屏蔽層就有電流行成，反而對信號形成干擾，因此這種情況下一般采取一點接地，另一端懸空的辦法，能避免此種干擾形成。
二、兩端接地屏蔽效果更好，但信號失真會增大
請注意：兩層屏蔽應是相互絕緣隔離型屏蔽！如沒有彼此絕緣仍應視為單層屏蔽！
zui外層屏蔽兩端接地是由于引入的電位差而感應出電流，因此產生降低源磁場強度的磁通，從而基本上抵消掉沒有外屏蔽層時所感應的電壓；而zui內層屏蔽一端接地，由于沒有電位差，僅用于一般防靜電感應。
《GB50217-1994電力工程電纜設計規范》——3.6.8控制電纜金屬屏蔽的接地方式，應符合下列規定：
- （1）計算機監控系統的模擬信號回路控制電纜屏蔽層，不得構成兩點或多點接地，宜用集中式一點接地。
- （2）除（1）項等需要一點接地情況外的控制電纜屏蔽層，當電磁感應的干擾較大，宜采用兩點接地；靜電感應的干擾較大，可用一點接地。雙重屏蔽或復合式總屏蔽，宜對內、外屏蔽分用一點，兩點接地。
- （3）兩點接地的選擇，還宜考慮在暫態電流作用下屏蔽層不致被燒熔。
《GB50057-2000建筑物防雷設計規范》——第6.3.1條規定：當采用屏蔽電纜時其屏蔽層應至少在兩端等電位連接，當系統要求只在一端做等電位連接時，應采用兩層屏蔽，外層屏蔽按前述要求處理。
其原理是：
- 1.單層屏蔽一端接地，不形成電位差，一般用于防靜電感應。
- 2.雙層屏蔽，zui外層屏蔽兩端接地，內層屏蔽一端等電位接地。
此時，外層屏蔽由于電位差而感應出電流，因此產生降低源磁場強度的磁通，從而基本上抵消掉沒有外屏蔽層時所感應的電壓。
如果是防止靜電干擾，必須單點接地，不論是一層還是二層屏蔽。因?yàn)閱吸c(diǎn)接地的靜電放電速度是zui快的。
但是，以下兩種情況除外：
1、外部有強電流干擾，單點接地?zé)o法滿足靜電的zui快放電。
如果接地線截面積很大，能夠保證靜電zui快放電的話，同樣也要單點接地。當然了，真是那樣，也沒有必要選擇兩層屏蔽。
否則，必須兩層屏蔽，外層屏蔽主要是減少干擾強度，不是消除干擾，這時必須多點接地，雖然放不完，但必須盡快減弱，要減弱，多點接地是不錯的選擇。
比如，企業中的電纜橋架其實就是外屏蔽層，它是必須多點接地的，第一道防線，減小干擾源的強度。
內層屏蔽層（其實，大家不會買雙層的電纜，一般是外層就是電纜橋架，內層才是屏蔽電纜的屏蔽層）必須單點接地，因?yàn)橥獠繌?qiáng)度已經減少，盡快放電，消除干擾才是內層的目的。
2、外部電擊和防雷等安全的要求。
這種情況必須要兩層防護，外層不是用來消除干擾的，是出于安全的考慮的，保證人身和設備安全的，必須多點接地。內層才是防止干擾的，所以必須單點接地。
