設計pcb板時金屬屏蔽罩畫圖的前提您都知道嗎

作者：銳碩五金瀏覽：發布日期： 2023.09.14 20:18

信息摘要：

工程師在設計pcb主板時，就需在前提設計好金屬屏蔽罩的結構和細節。也往往因有些工程師前期對屏蔽罩的接觸比較少，而會遇到一些細節的問題。小碩整理了一些畫圖的前提知識與您一起分享： 1、設計金屬屏蔽罩的材質。通常來講，屏蔽罩分為單件式屏蔽罩和二件式屏蔽架+屏蔽蓋。屏蔽罩或者屏蔽架，因要焊接在pcb主板上，所以多是選擇洋白銅材質，不僅有著較好的錫焊性，屏蔽效果也佳。而屏蔽蓋，多是選

工程師在設計pcb主板時，就需在前提設計好金屬屏蔽罩的結構和細節。也往往因有些工程師前期對屏蔽罩的接觸比較少，而會遇到一些細節的問題。小碩整理了一些畫圖的前提知識與您一起分享：

1、設計金屬屏蔽罩的材質。通常來講，屏蔽罩分為單件式屏蔽罩和二件式屏蔽架+屏蔽蓋。屏蔽罩或者屏蔽架，因要焊接在pcb主板上，所以多是選擇洋白銅材質，不僅有著較好的錫焊性，屏蔽效果也佳。而屏蔽蓋，多是選擇304不銹鋼就行。

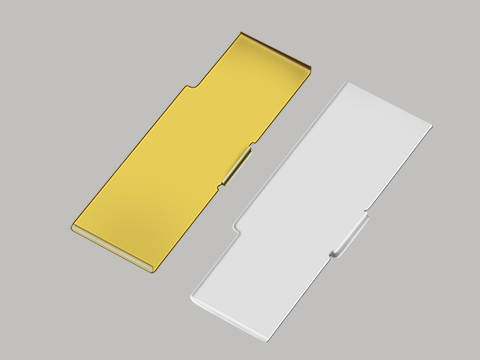

金屬屏蔽罩

2、設計金屬屏蔽罩的結構。小碩講簡潔一些，按二種結構理解。一種是折彎式屏蔽罩，這種加工工藝是通過屏蔽罩模具，進行剪切、沖孔、折彎、成型、落料來實現。其實就是拉伸結構，拉伸的加工工藝是通過屏蔽罩模具，進行沖孔，整體拉伸，成型，落料。使屏蔽罩是一體成型，不存在轉角的縫隙，而更能避免電磁波的干擾。

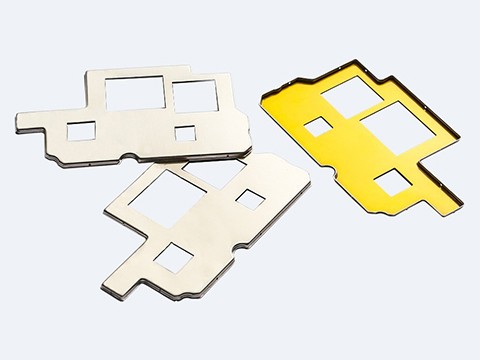

金屬屏蔽罩

3、設計金屬屏蔽罩與pcb焊盤的尺寸。這個問題問過小碩的朋友倒不少。一般說，焊盤的寬度大過屏蔽罩0.5mm.比如，屏蔽罩的料厚用0.2mm,那么焊盤的寬度就是0.7mm。再少，也要0.6mm，這樣就能避免貼片時的錯位問題。

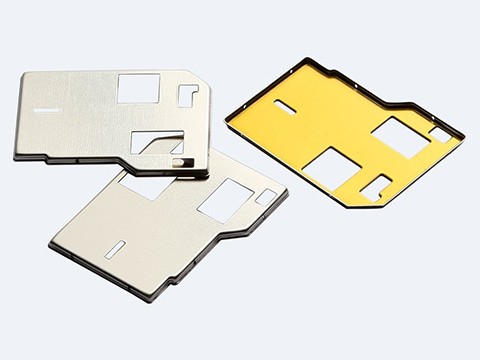

金屬屏蔽罩
